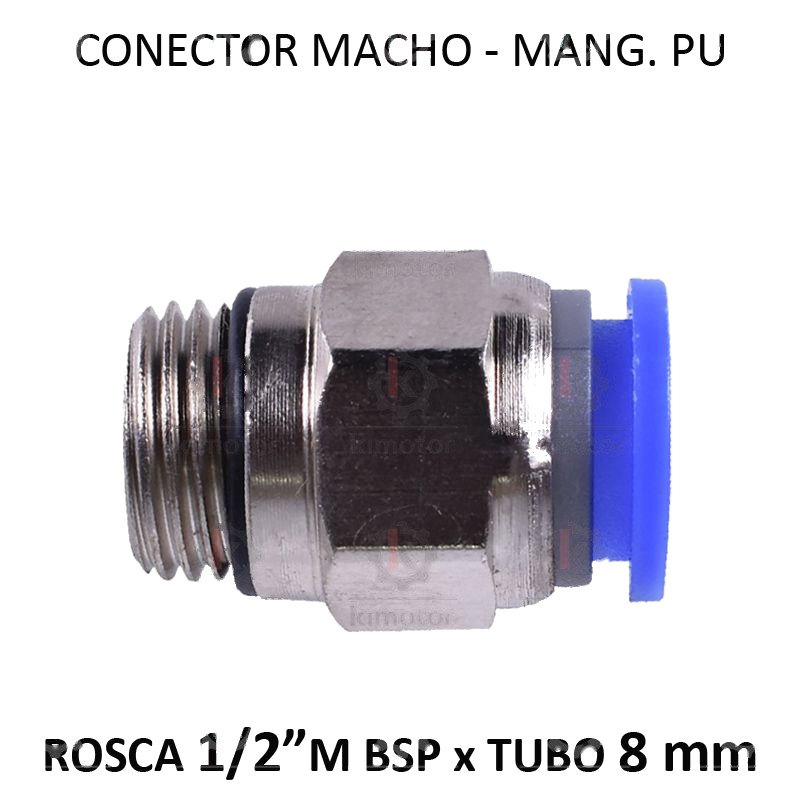

Tabela de Roscas
Verifique as medidas de sua conexão e descubra qual o modelo você deve escolher na hora de comprar.
| Rosca BSP - Paralela | Rosca NPT - Cônico | Rosca Métrica - Paralelo | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Rosca | Fios por Polegada |
D | H | F | Rosca | Fios por Polegada |
D mín. | D máx. | H | F | Rosca | Passo | D | H | F | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||||||||
| 1/8 BSP | 28 | 9,6 | 8 | 8,8 | 1/8 NPT | 27 | 9,9 | 10,4 | 10,0 | 9,0 | M5 | 0,8 | 5 | 4,5 | 4,2 | ||
| 1/4 BSP | 19 | 13,0 | 12 | 11,8 | 1/4 NPT | 18 | 13,2 | 13,9 | 14,2 | 11,7 | M10 | 1,0 | 10 | 10 | 9,0 | ||
| 3/8 BSP | 19 | 16,5 | 12 | 15,3 | 3/8 NPT | 18 | 16,6 | 17,3 | 14,2 | 15,2 | M12 | 1,5 | 12 | 10 | 10,5 | ||
| 1/2 BSP | 14 | 20,8 | 14 | 19,0 | 1/2 NPT | 14 | 20,6 | 21,6 | 19,0 | 18,8 | M14 | 1,5 | 14 | 10 | 12,5 | ||
| 3/4 BSP | 14 | 26,3 | 16 | 24,5 | 3/4 NPT | 14 | 26,0 | 27,0 | 19,0 | 24,0 | M16 | 1,0 | 16 | 10 | 14,5 | ||
| 1 BSP | 11 | 33,0 | 18 | 30,7 | 1 NPT | 11,5 | 32,5 | 33,7 | 24,0 | 30,0 | M16 | 1,5 | 16 | 10 | 14,5 | ||
| 1.1/4 BSP | 11 | 41,8 | 20 | 39,6 | 1.1/4 NPT | 11,5 | 41,2 | 42,5 | 25,0 | 38,8 | M22 | 1,5 | 22 | 13 | 20,5 | ||
Dúvidas na hora de identificar a sua peça? Leia nosso artigo sobre roscas para conexões pneumáticas clicando aqui!
